LAPP ÖLFLEX SOLAR XLR-E 1×10
Model: ÖLFLEX SOLAR XLR-E 1×10 WH/BK (1023654)

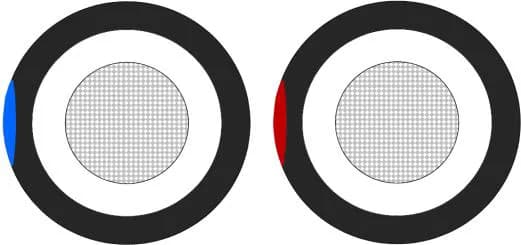

LAPP ÖLFLEX SOLAR XLR-E — EN 50618-ə uyğun H1Z2Z2-K təkdamarlı fotovoltaik kabel, 10 mm² kəsik (artikul 1023654). Elektron şüa ilə çarpaz bağlanmış ikiqat izolyasiya, halogen-free və UV davamlıdır; modul sıralarının və invertor bağlantısının DC tərəfi üçün nəzərdə tutulub.
10 mm²
H1Z2Z2-K
1.5 kV DC
Halogen-free
Təminat və uyğunluq
Məhsulun mövcudluğu, uyğunluğu və təminat variantı müraciət zamanı layihənin tələblərinə əsasən dəqiqləşdirilir.
Texniki göstəricilər
Elektrik göstəriciləri
| Artikul nömrəsi | 1023654 |
|---|---|
| Kəsik sahəsi | 10 mm² |
| Nominal gərginlik | 1.0/1.0 kV AC RMS · 1.5/1.5 kV DC(EN 50618) |
| Maksimum icazə verilən iş gərginliyi | 1.8 kV DC(EN 50618) |
| Test gərginliyi | 6.5 kV AC(EN 50618) |
| Cərəyan yükü | EN 50618, Cədvəl A.3 və A.4 üzrə |
Konstruksiya və davamlılıq
| Damar sayı | 1 |
|---|---|
| Konstruksiya | EN 50618-ə uyğun təkdamarlı örtüklü kabel |
| Naqil | Qalay örtüklü misin incə telləri, IEC/EN 60228 sinif 5 |
| Damar izolyasiyası | Elektron şüa ilə çarpaz bağlanmış poliolefin ko-polimer, halogen-free (ağ) |
| Xarici örtük | Elektron şüa ilə çarpaz bağlanmış poliolefin ko-polimer, halogen-free (qara) |
| Minimum ətraf temperaturu | −40 °C(sabit quraşdırma) |
| Naqil temperaturu | +90 °C-ə qədər (fasiləsiz), +120 °C-ə qədər (maks. 20 000 saat) |
| Quraşdırma temperaturu | −25 °C-dən |
| Hava şəraiti | UV və hava davamlı, açıq havada daimi istifadə üçün |
Standartlar
| Kod işarəsi | H1Z2Z2-K |
|---|---|
| Mühafizə sinfi | Sinif II avadanlıq üçün uyğun |
| Sertifikat | TÜV Rheinland R 50345247 / R 50425473 (H1Z2Z2-K) |
| Ətraf mühit | EU 2011/65/EU (RoHS) tələblərinə uyğun |
| Gözlənilən istismar müddəti | EN 50618 üzrə ən azı 25 il |
Ölçü
| Damarın nominal diametri | 5.6 mm |
|---|---|
| Xarici diametr | 7.0 – 7.4 mm (nominal 7.2 mm) |
Uyğunluq və seçim qeydi
- Kəsik sahəsi cərəyan, məsafə, gərginlik düşümü və quraşdırma üsuluna görə layihə hesabı ilə seçilir — bu kartda universal tövsiyə verilmir.
- Kabel birbaşa torpağa basdırılmaq üçün nəzərdə tutulmayıb.
Sənədlər və mənbələr
Yuxarıdakı göstəricilər aşağıdakı sənədlərdən götürülüb. Son yoxlama: 9 avqust 2026.
- LAPP ÖLFLEX SOLAR XLR-E 1×10 rəsmi məhsul səhifəsiU.I. Lapp GmbH · yoxlanıb 9 avqust 2026
- ÖLFLEX SOLAR XLR-E datasheet DB1023650EN (PDF)U.I. Lapp GmbH · yoxlanıb 9 avqust 2026
Məhsul fotosunun mənbəyi: t3.lappcdn.com
Eyni kateqoriyadan digər məhsullar
LAPP
PV DC kabelLAPP ÖLFLEX SOLAR XLR-E 1×6
ÖLFLEX SOLAR XLR-E 1×6 WH/BK (1023653)
- 6 mm²
- H1Z2Z2-K
- 1.5 kV DC
- Halogen-free
Texniki məlumata bax
Stäubli

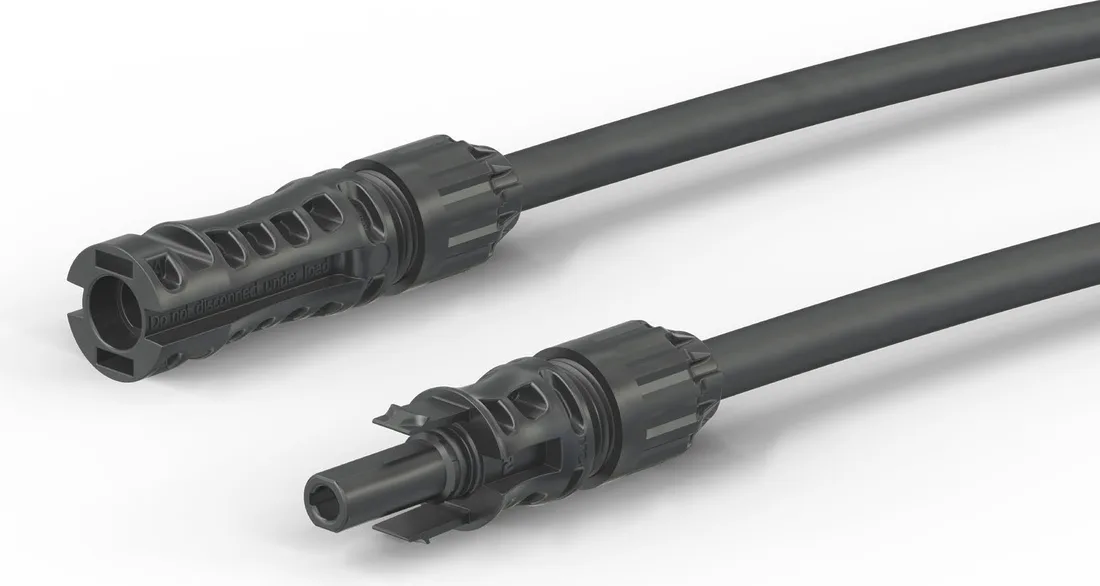

PV konnektorStäubli PV-KBT4-EVO 2A/2.5I
